Trọng lượng ngói ảnh hưởng thế nào đến hệ khung mái?

Dưới góc nhìn kỹ thuật, có một thông số không nên bỏ qua đó là khối lượng của lớp ngói sau khi lợp. Không có một con số cố định cho câu hỏi “ngói lợp nhà nặng bao nhiêu kg/m²”. Mỗi dòng ngói có khối lượng viên khác nhau, kích thước khác nhau, số viên sử dụng trên một mét vuông khác nhau và cách chồng mí cũng khác nhau. Vì vậy, muốn xác định tải trọng chính xác phải dựa trên thông số của chính sản phẩm và phương án lợp thực tế, thay vì lấy một mức trung bình rồi áp dụng cho mọi loại ngói.

Về kết cấu, trọng lượng của ngói là tải trọng thường xuyên mà hệ mái phải chịu trong suốt thời gian sử dụng. Bởi vậy, thay đổi loại ngói cũng có thể đồng nghĩa với thay đổi yêu cầu đối với hệ khung mái.

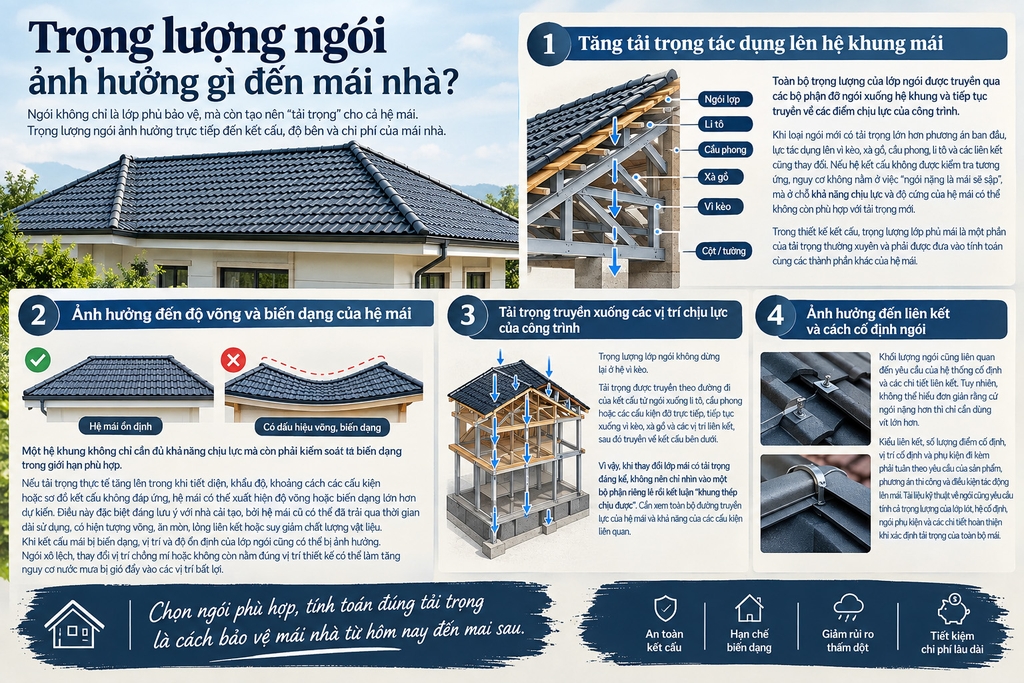

1. Trọng lượng ngói ảnh hưởng gì đến mái nhà?

Tăng tải trọng tác dụng lên hệ khung mái

Toàn bộ trọng lượng của lớp ngói lợp nhà được truyền qua các bộ phận đỡ ngói xuống hệ khung và tiếp tục truyền về các điểm chịu lực của công trình.

Khi loại ngói mới có tải trọng lớn hơn phương án ban đầu, lực tác dụng lên vì kèo, xà gồ, cầu phong, li tô và các liên kết cũng thay đổi. Nếu hệ kết cấu không được kiểm tra tương ứng, nguy cơ không nằm ở việc “ngói nặng là mái sẽ sập”, mà ở chỗ khả năng chịu lực và độ cứng của hệ mái có thể không còn phù hợp với tải trọng mới.

Trong thiết kế kết cấu, trọng lượng lớp phủ mái là một phần của tải trọng thường xuyên và phải được đưa vào tính toán cùng các thành phần khác của hệ mái.

Ảnh hưởng đến độ võng và biến dạng của hệ mái

Một hệ khung không chỉ cần đủ khả năng chịu lực mà còn phải kiểm soát biến dạng trong giới hạn phù hợp.

Nếu tải trọng thực tế tăng lên trong khi tiết diện, khẩu độ, khoảng cách các cấu kiện hoặc sơ đồ kết cấu không đáp ứng, hệ mái có thể xuất hiện độ võng hoặc biến dạng lớn hơn dự kiến.

Điều này đặc biệt đáng lưu ý với nhà cải tạo, bởi hệ mái cũ có thể đã trải qua thời gian dài sử dụng, có hiện tượng võng, ăn mòn, lỏng liên kết hoặc suy giảm chất lượng vật liệu.

Khi kết cấu mái bị biến dạng, vị trí và độ ổn định của lớp ngói cũng có thể bị ảnh hưởng. Ngói xô lệch, thay đổi vị trí chồng mí hoặc không còn nằm đúng vị trí thiết kế có thể làm tăng nguy cơ nước mưa bị gió đẩy vào các vị trí bất lợi.

Tải trọng truyền xuống các vị trí chịu lực của công trình

Trọng lượng lớp ngói không dừng lại ở hệ vì kèo.

Tải trọng được truyền theo đường đi của kết cấu từ ngói xuống li tô, cầu phong hoặc các cấu kiện đỡ trực tiếp, tiếp tục xuống vì kèo, xà gồ và các vị trí liên kết, sau đó truyền về kết cấu bên dưới.

Vì vậy, khi thay đổi lớp mái có tải trọng đáng kể, không nên chỉ nhìn vào một bộ phận riêng lẻ rồi kết luận “khung thép chịu được”. Cần xem toàn bộ đường truyền lực của hệ mái và khả năng của các cấu kiện liên quan.

Ảnh hưởng đến liên kết và cách cố định ngói

Khối lượng ngói cũng liên quan đến yêu cầu của hệ thống cố định và các chi tiết liên kết. Tuy nhiên, không thể hiểu đơn giản rằng cứ ngói nặng hơn thì chỉ cần dùng vít lớn hơn.

Kiểu liên kết, số lượng điểm cố định, vị trí cố định và phụ kiện đi kèm phải tuân theo yêu cầu của sản phẩm, phương án thi công và điều kiện tác động lên mái. Tài liệu kỹ thuật về ngói cũng yêu cầu tính cả trọng lượng của lớp lót, hệ cố định, ngói phụ kiện và các chi tiết hoàn thiện khi xác định tải trọng của toàn bộ mái.

Vì sao cùng là ngói nhưng tải trọng mái khác nhau?

Không nên chỉ nhìn vào trọng lượng của một viên ngói để đánh giá tải trọng trên mái. Điều quan trọng hơn là sau khi lợp hoàn chỉnh, một mét vuông mái đang phải mang bao nhiêu khối lượng.

Vật liệu và cấu tạo viên ngói

Đất nung, bê tông, xi măng sợi hoặc những vật liệu khác có khối lượng riêng và cấu tạo khác nhau. Ngay trong cùng một nhóm vật liệu, từng sản phẩm vẫn có thể có trọng lượng khác nhau.

Do đó, thông số cần lấy là trọng lượng do nhà sản xuất công bố cho đúng mẫu ngói đang sử dụng.

Kích thước và hình dạng viên ngói

Hai viên ngói có thể có kích thước và hình dáng hoàn toàn khác nhau dù đều được gọi là ngói lợp mái.

Viên lớn thường có diện tích phủ hữu ích lớn hơn, trong khi viên nhỏ có thể cần nhiều viên hơn để phủ cùng một diện tích. Vì vậy, trọng lượng một viên không thể dùng trực tiếp để suy ra tải trọng trên một mét vuông nếu chưa biết số lượng viên thực tế.

Số viên ngói trên một mét vuông

Đây là yếu tố rất quan trọng.

Có thể hình dung đơn giản:

Tải trọng ngói trên một đơn vị diện tích = trọng lượng một viên × số viên được sử dụng trên đơn vị diện tích.

Nhưng trong thực tế cần xác định theo cách lợp và thông số sản phẩm, không nên lấy công thức này để thay thế dữ liệu kỹ thuật của nhà sản xuất.

Độ chồng mí và diện tích phủ hữu ích

Đây là điểm dễ bị hiểu nhầm.

Độ chồng mí không làm cho bản thân viên ngói nặng thêm. Nó làm thay đổi phần diện tích thực tế mà mỗi viên đảm nhiệm. Khi diện tích phủ hữu ích giảm, số lượng viên cần dùng trên cùng một diện tích mái có thể tăng, từ đó làm thay đổi tổng khối lượng ngói trên một mét vuông.

Một số tài liệu kỹ thuật cũng xác định tải trọng ngói dựa trên loại viên, kích thước và mức độ lộ thiên của từng hàng ngói; giảm phần diện tích phủ hữu ích có thể làm tăng tải trọng lớp ngói.

Ngói phụ kiện và các lớp cấu tạo khác

Mái thực tế không chỉ có ngói chính.

Ngói nóc, ngói rìa, ngói cuối mái, các chi tiết xử lý giao mái, lớp lót, hệ cố định và những cấu kiện khác đều góp phần vào khối lượng của hệ mái.

Vì vậy, khi tính kết cấu cần quan tâm đến tải trọng của cả hệ mái, không nên chỉ lấy trọng lượng ngói chính rồi coi đó là toàn bộ tải trọng.

Đổi loại ngói có phải kiểm tra lại hệ khung kèo?

Có, ít nhất phải kiểm tra lại tải trọng và khả năng đáp ứng của hệ khung.

Điều này không có nghĩa cứ đổi ngói là bắt buộc phải tháo toàn bộ khung kèo để làm lại từ đầu.

Việc cần làm trước tiên là xác định loại ngói mới có tải trọng bao nhiêu so với loại cũ. Sau đó kiểm tra khả năng chịu lực và độ cứng của hệ hiện hữu, bao gồm vì kèo, xà gồ, cầu phong, li tô, các mối nối và đường truyền lực xuống công trình.

Nếu tải trọng mới vẫn nằm trong phạm vi thiết kế và hệ mái còn đủ khả năng đáp ứng thì có thể không cần thay đổi lớn.

Ngược lại, nếu tải trọng tăng đáng kể hoặc hệ mái hiện tại vốn đã không còn đảm bảo, phương án gia cường hoặc thay đổi kết cấu cần được tính toán cụ thể.

Không nên có tư duy “khung đang dùng ngói này thì chắc chắn dùng được ngói khác”. Chỉ cần thay đổi trọng lượng lớp phủ, bài toán tải trọng đã thay đổi.

Nhà cải tạo cần lưu ý gì khi đổi sang loại ngói khác?

Nhà cải tạo là trường hợp cần thận trọng hơn nhà xây mới vì không phải lúc nào cũng có đầy đủ hồ sơ thiết kế kết cấu ban đầu.

Trước khi đổi ngói, cần kiểm tra thực tế tình trạng của hệ mái: tiết diện và cấu tạo các cấu kiện, khoảng cách giữa các bộ phận, tình trạng ăn mòn, biến dạng, võng, mối nối và các vị trí liên kết.

Tiếp theo phải xác định tải trọng của loại ngói dự kiến sử dụng theo thông số sản phẩm và phương án lợp. Không nên lấy trọng lượng của một mẫu ngói khác làm đại diện.

Các bộ phận đỡ ngói như cầu phong, li tô cũng cần được xem xét lại theo yêu cầu của loại ngói mới. Với hệ cố định, cần kiểm tra loại vít, vị trí liên kết, mật độ cố định và khả năng làm việc của liên kết trong đúng hệ thống thi công.

Quan trọng nhất, nếu hệ mái cũ không đủ khả năng chịu tải thì không nên xử lý theo kiểu “cứ bổ sung thêm vài thanh thép là được”. Gia cường phải xuất phát từ nguyên nhân và đường truyền lực của kết cấu. Bổ sung thép sai vị trí có thể làm tăng vật liệu nhưng không giải quyết đúng vấn đề chịu lực.

Trọng lượng ngói và chi phí hệ khung kèo liên quan thế nào?

Trọng lượng lớp ngói là một trong những yếu tố có thể ảnh hưởng đến yêu cầu của hệ khung, nhưng không có công thức đơn giản rằng ngói càng nặng thì khung kèo chắc chắn càng đắt.

Chi phí hệ khung còn phụ thuộc vào khẩu độ mái, hình dạng mái, sơ đồ kết cấu, khoảng cách giữa các cấu kiện, vật liệu sử dụng, điều kiện thi công và nhiều loại tải trọng khác.

Tuy nhiên, về nguyên tắc, khi tải trọng lớp ngói tăng, yêu cầu chịu lực của hệ mái cũng có thể tăng theo. Khi thiết kế phải thay đổi tiết diện cấu kiện, mật độ bố trí, khoảng cách cầu phong hoặc li tô, cấu tạo liên kết hay các chi tiết khác thì lượng vật tư và nhân công có thể tăng.

Ngược lại, một loại ngói nhẹ hơn không đồng nghĩa chắc chắn sẽ giúp giảm chi phí khung kèo theo đúng tỷ lệ trọng lượng giảm. Hệ mái vẫn phải đáp ứng các yêu cầu kết cấu khác.

Vì vậy, cách tính đúng không phải là “ngói nặng → khung đắt”, mà là:

Trọng lượng lớp ngói → tải trọng tác dụng lên hệ mái → yêu cầu kết cấu → cấu hình và vật liệu cần sử dụng → chi phí thi công.

Đó mới là mối quan hệ kỹ thuật cần nhìn khi lựa chọn ngói. Một số dòng ngói cao cấp, đặc biệt các sản phẩm có cấu tạo và yêu cầu lợp riêng, có thể tạo ra tải trọng mái đáng kể. Vì vậy, khi lựa chọn những dòng ngói này, hệ khung kèo cần được thiết kế hoặc kiểm tra phù hợp với tải trọng thực tế của sản phẩm, thay vì chỉ dựa vào tên gọi hay phân khúc của ngói.

Tham khảo thêm báo giá mái ngói

Khi làm mái đừng chỉ dựa vào trọng lượng một viên

Khi đánh giá tải trọng mái, cần biết chính xác loại ngói, trọng lượng viên, diện tích phủ hữu ích, số viên trên một mét vuông, cách chồng mí, ngói phụ kiện và các lớp cấu tạo đi kèm. Các tài liệu kỹ thuật về hệ mái ngói đều nhấn mạnh việc sử dụng thông số của đúng sản phẩm thay vì lấy một con số trung bình cho mọi loại ngói.

Đặc biệt với nhà cải tạo, việc đổi từ loại ngói này sang loại khác nên được xem như một thay đổi về tải trọng của hệ mái, không đơn thuần là thay lớp hoàn thiện bên ngoài.
